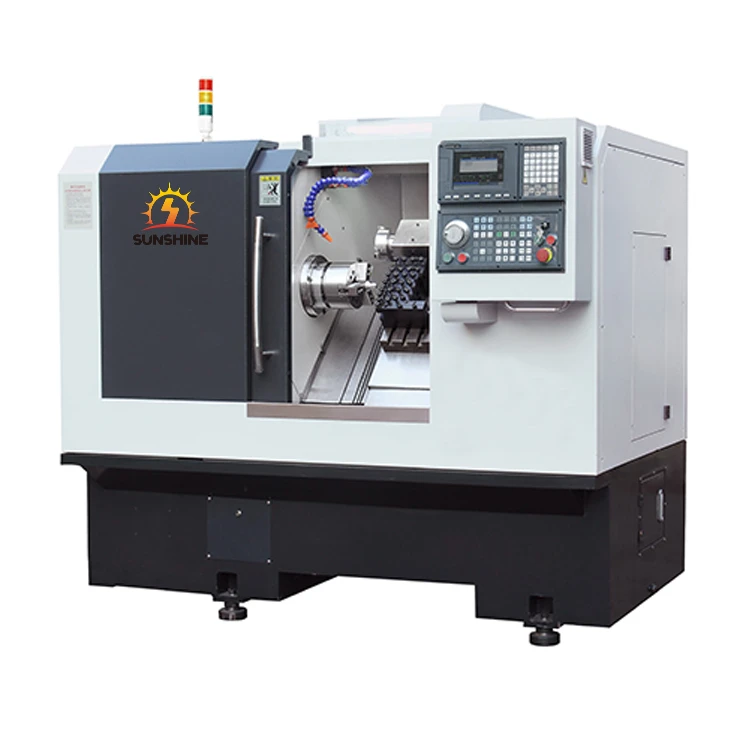

Precyzyjna przetwarzanie motoryzacji
Duże wnęki części pokrycia: Nachylone struktura złoża zapewnia doskonałe właściwości przeciwwibracji, zapewniając precyzję zakrzywionych konturów powierzchniowych.
Puls\/Łuła otwory: Zasilana wieża narzędzi umożliwia ukończenie zewnętrznych obrotów, wiercenia i drobnych nudnych operacji w jednym cyklu zacisku, zwiększenie wydajności i dokładności procesu.
Wkładki zahartowane: Wysoka sztywność pozwala na bezpośrednie obracanie materiałów zahartowanych, skutecznie zastępując proces szlifowania i skrócenie czasu produkcji.
Głębokie czyszczenie narożnika w jamie: głowica mielenia osi B dokładnie oczyszcza trudno dostępne zakręty, minimalizując potrzebę ręcznego polerowania i poprawę ogólnej jakości powierzchni.
Opis produktów
Lathe CNC nachyloną tokę na pochyłości CNC (zwana dalej toką CNC CNC) jest wyrafinowanym narzędziem maszynowym CNC specjalnie zaprojektowanym do produkcji form motoryzacyjnych. Ma nachyloną strukturę łóżka, zdolność wielopasmową i technologię precyzyjnej kontroli. Sprzęt ten służy jako podstawowy element w produkcji pleśni do motoryzacyjnych paneli ciała (takich jak drzwi i kaptury) i komponentów strukturalnych. Jako inteligentne narzędzie maszynowe jest w stanie wykonywać procesy obróbki złożonych, w tym obracanie, frezowanie i wiercenie. Łóżka nachylonych tokarstw CNC wyprodukowane przez naszą fabrykę są pochylone pod kątem (zwykle 30 stopni -45), różniących się od tradycyjnych płaskich łóżek. Maszyny te są wyposażone w precyzyjne systemy sterowania numeryczne, które dokładnie kontrolują proces obróbki za pośrednictwem programów komputerowych. Ponadto mają one złożone możliwości obróbki, zawierające zasilane wieżyczki narzędziowe lub wrzeciona z mielenia, umożliwiając „jednorazowe zaciskanie i ukończenie wielu procesów”.
Parametry techniczne
| Specyfikacja | jednostka | TCK4550 | Tck 4556-500 | Tck 4556-1000 | Tck 4572-1500 |
| Huśtawka nad łóżkiem | mm | 500 | 560 | 560 | 720 |
| Max Długość obróbki | mm | 360 | 350 | 350 | 620 |
| Zamknij się nad zjeżdżalnią | mm | 500 | 500 | 1000 | 1500 |
| Moc silnika wrzeciona | KW | 11-15 | 11-15 | 30-37 | 30-37 |
| Średnica wrzeciona przez otwór | mm | 65 | 65 | 65 | 80 |
| Maksymalna prędkość wrzeciona | RPM | 50-4500/177 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| Kąt pochylenia | deg | 45 | 45 | 45 | 45 |
| Hydrauliczny Chuck | - | 8"/10" | 8"/10" | 15"/18"/21" | 15"/18"/21" |
| Podróż na osi X. | KW | 200 | 200 | 200 | 420 |
| Podróż na osi Z. | mm | 550 | 560 | 1050 | 1550 |
| Średnica \/ podróż z rękawem | mm | 450 | 450 | 900 | 1650 |
| Stożek rękawa | Mt | 5 | 5 | 6 | 6 |
| X\/z szybki ruch | M\/min | 30/30 | 30/30 | 30/30 | 12/16 |
| Ogólne wymiary | mm | 2300*1600*1800 | 2300*1600*1800 | 5000*2400*2800 | 6000*2400*2800 |
| Waga maszyny (ok.) | Kg | 3600 | 3600 | 4500 | 5000 |
45 stopni zintegrowane żeliwne łóżko: wykonane z meehanitu, jest one w jednym kawałku i ulega obróbce na stres, a jego odporność na wibracje poprawiła się o 60%
Projekt usuwania wiórów grawitacyjnych: układy automatycznie przesuwają się do gniazda usuwania wiórów, eliminując wtórne zadrapania podczas precyzyjnego obróbki (zmierzona chropowatość powierzchni Ra mniejsza lub równa 0. 4 μm)
Struktura symetryczna termicznie: Układ szyny podwójnej podwójnej ściany, wzrost temperatury kontrolowany w granicach ± 1,5 stopnia, zapewniając stabilność dokładności ciągłego przetwarzania
Zakres aplikacji
Typ integralny
Narzędzie maszynowe jest zintegrowanym układem mechanicznego, elektrycznego i hydraulicznego, z 45 -stopniowym złożem przechylonym, które ma zalety zwartej struktury, silnej sztywności, gładkiego usuwania wiórów i wygodnej pracy; Rodzaj kolei prowadzący to kolejowa szyna prowadząca, a części skrzyni biegów wykorzystują szybkie śruby ciche, które mają zalety szybkiej prędkości, niskiej wytwarzania ciepła i wysokiej dokładności pozycjonowania. Narzędzie maszynowe jest w pełni zamknięte w celu ochrony, automatycznego usuwania układów, automatycznego smarowania i automatycznego chłodzenia.
Łóżko
Ogólne złoża żeliwnego z piasku żywicy, struktura odlecia jest zoptymalizowana przez analizę elementów skończonych, a odlewanie jest traktowane przez starzenie się wtórne, o wysokiej sztywności i wysokiej stabilności; Wykończenie jest przetwarzane przez bardzo precyzyjne centrum obróbki bramowej o wysokiej dokładności geometrycznej; Układ złoża przechylonego ma zalety silnej sztywności, kompaktowej struktury, gładkiego usuwania układów i wygodnej pracy. Kolejka do łóżka to tocząca się szyna prowadząca o małym współczynniku tarcia, szybkiej ruchomej prędkości i wysokiej dokładności pozycjonowania.
Wrzeciono
Silnik wrzeciona przyjmuje transmisję regulacji silnika serwo i prędkości pasa; Łożysko wrzeciona przyjmuje importowane łożyska kulkowe kątowe z dużą prędkością, wysoką dokładnością obrotu i wzrostem niskiej temperatury. Zespół wrzeciona o wysokiej sztywności, podparcie przednie przyjmuje łożysko kątowe kątowe z serii 70, silna pojemność obciążenia, odpowiednia do cięcia wspornikowego bez wspornika klatki; Zespół wrzeciona jest montowany w środowisku o stałej temperaturze i ściśle zrównoważony.
Śruba kulowa
Silnik Servo, szybka cicha śruba kulowa, elastyczne połączenie bezpośrednie, szybka prędkość ruchu, wysoka dokładność pozycjonowania, wysoka dokładność pozycjonowania; Wbudowany bezwzględny enkoder, brak błędu skumulowanego, bez pamięci, brak potrzeby znajdowania punktów odniesienia i informacji o pozycji nie są utracone po awarii zasilania. Podwójna nakrętka i wysoka śruba kulowa klasy C3.
Funkcje produktu
Wysoka wydajność
Lathe nachyloną CNC może wypełnić wiele operacji przetwarzania na tym samym urządzeniu, bez częstego przenoszenia przedmiotów między różnymi maszynami, skracanie czasu odpadów i akumulacji błędów podczas przetwarzania. Wyposażony w automatyczną zmianę narzędzi oraz funkcje ładowania i rozładowywania automatycznego, dodatkowo poprawia wydajność produkcji.
Wysoka precyzja
Tokarka nachylona CNC przyjmuje duże śruby kulowe, bardzo precyzyjne szyny prowadzące i jest wyposażona w zaawansowane systemy CNC do osiągnięcia przetwarzania o wysokiej i wysokiej stabilności w warunkach pracy o dużej prędkości i o dużym obciążeniu, zapewniając niezawodne rozwiązanie do przetwarzania dla nowoczesnej branży produkcyjnej.
Wysoki stopień automatyzacji
Zautomatyzowane i inteligentne funkcje produkcyjne tokarów nachylonych CNC, wyposażone w automatyczne ładowanie i rozładunek, automatyczne zmianę narzędzi, automatyczne ustawienie narzędzi i inne urządzenia, przyniosły przedsiębiorstwom wydajne, dokładne i bezpieczne metody produkcji oraz skutecznie promowały rozwój nowoczesnej produkcji.
Zalety produktu
Maszyna ma nowoczesny wygląd, wysokiej jakości farby, ergonomiczny design i wygodną lokalizację głównych modułów maszyny. Maszyna ma kompaktową strukturę i zajmuje niewielką przestrzeń w produkcji.
Ogólna żeliwna rama jest gwarancją wysokiej sztywności i trwałości maszyny, żeliwne złoża zmniejsza wibracje działające, a potężny silnik zapewnia stabilność i wysoką wydajność.
System instalacji i wymiany narzędzi samochodowych CNC może rozwiązać wszelkie złożone problemy techniczne, dostarczanie płynu do cięcia do obszaru cięcia, a automatyczny system smarowania szyny prowadzącej ułatwia konserwację maszyny sterującej.
Zintegrowane zintegrowane żeliwne złoża samochodu CNC zapewnia wysoką sztywność, przewodnik do walcowania (Tajwan), hydrauliczny surowiec, apertura wrzeciona 50 mm.
The bed adopts induction hardening, hardness >, HRC55 i wrzeciono przyjmują bardzo precyzyjne i niezawodne łożyska, zapewniając sztywność i precyzję.
Ochrona szafki Ochrona szafki i szafka z elementami elektrycznymi o poziomie ochrony IP54 może skutecznie zapobiegać wpływowi czynników zewnętrznych, takich jak pył pyłu i pary wody na elementy elektryczne, zapewniając normalne działanie maszyny.
Wysyłka i opakowanie
Profil firmy
Shandong Sunshine Machinery Co., Ltd. to przedsiębiorstwo produkcyjne integrujące rozwój, badania, produkcja, sprzedaż i usługi. Ma wieloletnie doświadczenie w produkcji tokarnej CNC, lat nalegania jakości, lat oddanej walki i profesjonalnej produkcji. Główne produkty firmy obejmują: pionowe centrum obróbki, poziome centrum obróbki, pięciopasowe centrum obróbki, tokarka pionowa CNC, tokarka CNC, prasa hydrauliczna, maszyna do piłowania i inne urządzenia, które mogą zaspokoić potrzeby automatycznych, inżynierii maszyn, maszyn rolniczych, maszyn rolniczych, ropy naftowej, ropy naftowej, budowy statku statku, lotnicza, hardpeedu i innej firmy i usług serwisowych i usług serwisowych i usług serwera w różnych branżach. Nasze produkty są eksportowane za granicą.
Nasza firma ma grupę doświadczonych profesjonalnych projektantów inżynierii mechanicznej, precyzyjne urządzenia do przetwarzania, wykwintną technologię przetwarzania i współczesny tryb zarządzania, który stanowi solidne podstawy produkcji produktów wysokiej jakości. Jednocześnie ciągłe innowacje technologiczne, coraz więcej produktów, kompletne modele, aby stworzyć dla Ciebie niezawodny i praktyczny sprzęt mechaniczny.
Certyfikat
Wystawa
Wykonane na zamówienie
Ogólne rozwiązanie przetwarzania
Usługa jednokrotna
Zagraniczna instalacja i uruchomienie
FAQ
Q1: Czy można go zainstalować i debugować za granicą?
A:Tak, dotrzemy na stronę klienta tak szybko, jak to możliwe, aby zainstalować i debugować.
Q2: Do jakiego krajów ma eksportowanie twojego sprzętu?
A:Nasze produkty są eksportowane do wielu krajów i regionów, w tym Rosji, Australii, Wietnamu, Indii, Algierii, Bangladeszu, Arabii Saudyjskiej, Nigerii, Południowej Afryki itp.
Q3: Czy jesteś producentem lub firmą handlową?
Odp.: Jesteśmy producentami.
Q4: Czy jesteś w magazynie?
Odp.: Jest w magazynie, w zależności od modelu wybranego sprzętu.
Q5: Czy można go dla nas dostosować na żądanie?
Odp.: Tak, mamy profesjonalny zespół techniczny, który zaspokoi Twoje potrzeby.
Q6: A co z czasem realizacji masowej produkcji?
Odp.: Czas zostanie określony zgodnie z ilością określonych uporządkowanych produktów.
