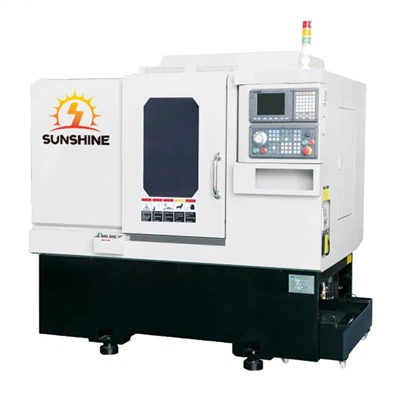

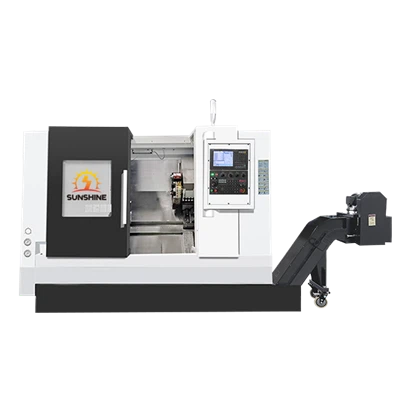

Tokarka pochylna CNC ze sztywnym łożem do stabilnej obróbki
Tokarka pochylna CNC ze sztywnym łożem do stabilnej obróbki
Tokarka pochylna CNC wykorzystuje liniowe prowadnice rolkowe w celu zmniejszenia oporu tarcia i odkształceń w wysokiej temperaturze, zwiększenia dokładności obróbki i zapewnienia jakości obróbki. Zmontowane urządzenie do wykrywania narzędzi może automatycznie wprowadzać dane o położeniu końcówki narzędzia do systemu CNC, skracać czas regulacji podczas wymiany narzędzi i automatycznie kompensować zużycie końcówki narzędzia. Maszyna przyjmuje poziomy uchwyt narzędziowy o wysokiej sztywności z wysoką dokładnością pozycjonowania i niewielkim odkształceniem podczas ciężkiego cięcia.
Bardzo precyzyjny, bardzo sztywny programowalny konik. Skrzynka wrzeciona została zaprojektowana w celu zmniejszenia odkształceń termicznych wrzeciona, tak aby oś wrzeciona mogła zachować względną stabilność podczas długotrwałej pracy. Zastosowano pełną ochronę szyny prowadzącej, a skrzynka chłodząca i przenośnik wiórów są oddzielone od maszyny głównej, aby zapewnić, że dokładność obrabiarki nie zostanie naruszona przez cięcie termiczne.
Standardowa konfiguracja: bezstopniowa regulacja prędkości wrzeciona, uchwyt hydrauliczny, konik hydrauliczny, poziomy ośmiostanowiskowy uchwyt narzędziowy, zamknięta osłona.
 |
 |
 |
 |
Parametry produktu
| Specyfikacja | jednostka | TCK4550 | TCK4556-500 | TCK4556-1000 | TCK4572-1500 |
| Huśtawka nad łóżkiem | Mm | 500 | 560 | 560 | 720 |
| Maksymalna długość obróbki | Mm | 360 | 350 | 350 | 620 |
| Przesuń się nad zjeżdżalnią | Mm | 500 | 500 | 1000 | 1500 |
| Moc silnika wrzeciona | KW | 11-15 | 11-15 | 30-37 | 30-37 |
| Średnica otworu przelotowego wrzeciona | Mm | 65 | 65 | 65 | 80 |
| Maksymalna prędkość wrzeciona | obr./min | 50-4500/177 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| Kąt nachylenia | stopień | 45 | 45 | 45 | 45 |
| Uchwyt hydrauliczny | - | 8"/10" | 8"/10" | 15"/18"/21" | 15"/18"/21" |
| Przesuw osi X | KW | 200 | 200 | 200 | 420 |
| Przesuw osi Z | Mm | 550 | 560 | 1050 | 1550 |
| Średnica tulei konika / skok | Mm | 450 | 450 | 900 | 1650 |
| Stożek tulei | MT | 5 | 5 | 6 | 6 |
| Szybki ruch X/Z | metrów na minutę | 30/30 | 30/30 | 30/30 | 12/16 |
| Wymiary całkowite | Mm | 2300*1600*1800 | 2300*1600*1800 | 5000*2400*2800 | 6000*2400*2800 |
| Waga maszyny (w przybliżeniu) | kg | 3600 | 3600 | 4500 | 5000 |
