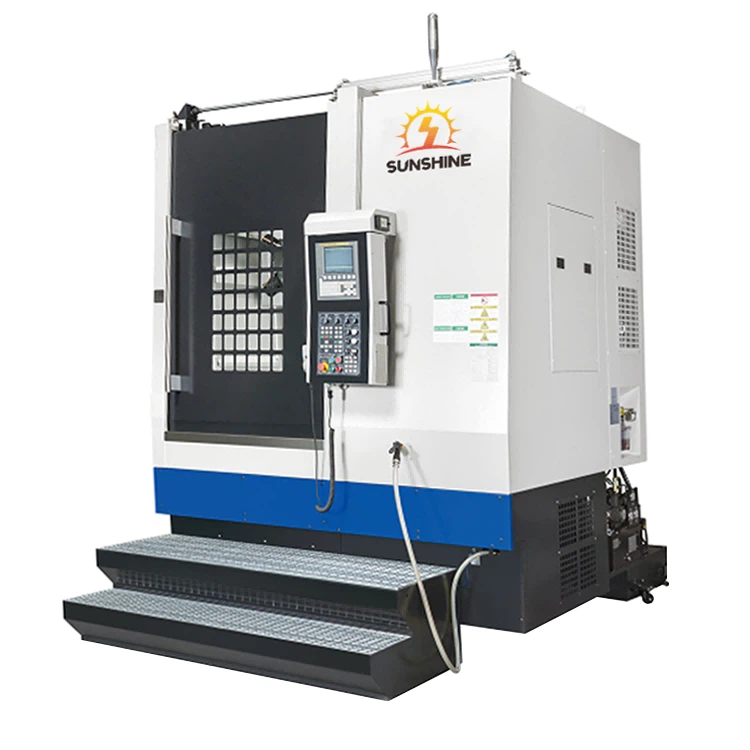

Tokarka pionowa CNC pojedyncza i podwójna kolumna

Tokarka pionowa CNC może przetwarzać części o różnych złożonych kształtach, aby sprostać wymaganiom przetwarzania różnych przedmiotów obrabianych. Jednocześnie nadaje się również do sytuacji, w których obrabiane części są często wymieniane, nadaje się do produkcji pojedynczych sztuk i małych partii produktów oraz do opracowywania nowych produktów.

Wyślij zapytanie

Wprowadzenie produktów

Siła skrawania pionowej tokarki CNC podczas procesu toczenia jest skoncentrowana na łożysku wrzeciona, co poprawia wydajność i precyzję toczenia, zmniejsza wibracje i hałas oraz wydłuża żywotność sprzętu. Jednocześnie pionowa tokarka CNC ma również dobrą sztywność, co pozwala jej łatwo poradzić sobie z trudniejszymi w obróbce przedmiotami, dlatego jest szeroko stosowana.

Kolejną zaletą pionowej tokarki CNC jest jej wysoka precyzja. Podczas procesu obróbki często wymagane jest przetwarzanie o wysokiej precyzji, takie jak elementy elektroniczne, formy itp. Pionowa tokarka CNC bardzo dobrze radzi sobie z detalami i może przetwarzać części z dokładnością kilku dziesięciotysięcznych milimetra. Ogólna jakość jest bardziej stabilna i niezawodna, co znacznie poprawia dokładność obróbki.

Wrzeciono pionowej tokarki CNC jest zamocowane za pomocą dwukolumnowej konstrukcji wsporczej, dzięki czemu siła skrawania podczas procesu toczenia jest równomiernie rozłożona, co znacznie poprawia stabilność urządzenia. Jednocześnie pionowa tokarka CNC ma również unikalną cechę, mianowicie obszar miejsca obróbki jest mały, a urządzenie jest bardziej kompaktowe.

Tokarki pionowe CNC mają możliwość szybkiego cięcia i szybkiego podawania, co może znacznie skrócić cykl obróbki i poprawić wydajność produkcji. Układ chłodzenia przyjmuje strukturę separacji oleju i wody oraz oddzielny zbiornik wody chłodzącej, aby woda chłodząca była czysta, przyjazna dla środowiska i trwała, a także łatwa do czyszczenia i konserwacji.

Specyfikacja		jednostka	VTC50	VTC60	VTC70	VTC80A	VTC100A
Udar	Oś X	mm	500	425	700	670	850
Udar	Oś Z	mm	0-500	90-690	0-850	170-1020	0-1000
Pojemność przetwarzania	Maksymalna średnica obrotu	mm	φ650	φ650	φ800	φ1000	φ1200
	Maksymalna średnica toczenia	mm	φ500	φ600	φ700	φ800	φ1000
	Maksymalna wysokość skrętu	mm	500	600	850	850	1000
Wrzeciono	Prędkość wrzeciona	obr./min	100-1000	100-1000	100-800	100-800	100-800
	Moc silnika wrzeciona	Kw	15	18.5	22	22	22
	Średnica wrzeciona	mm	φ130	φ160	φ160	φ180	φ200
Uchwyt hydrauliczny + wieżyczka narzędziowa	Model Chucka	Uchwyt hydrauliczny
	średnica	cal	15"	18"	21"	24"	32"
	Stacja wieżyczki		Cztery stanowiska pracy/ osiem stanowisk pracy	Cztery stanowiska pracy/ osiem stanowisk pracy	Cztery stanowiska pracy/ osiem stanowisk pracy	Cztery stanowiska pracy/ osiem stanowisk pracy 4工位/8公位	Cztery stanowiska pracy/ osiem stanowisk pracy 4工位/8公位
przewodnik	Prowadnica liniowa toczna osi X		2 sztuki, szerokość 45mm	2 sztuki, szerokość 45mm	2 sztuki, szerokość 45mm	2 sztuki, szerokość 45mm	2 sztuki, szerokość 55mm
przewodnik	Prowadnica liniowa toczna osi Z		2 sztuki, szerokość 45mm	2 sztuki, szerokość 45mm	2 sztuki, szerokość 55mm	2 sztuki, szerokość 55mm	2 sztuki, szerokość 55mm
System CNC	Standardowa konfiguracja		GSK	GSK	GSK	GSK	GSK
System chłodzenia	chłodzenie silnika	W	450+750	450+750	750+1.2 kw	750+1.2 kw	750+1.2 kw
System chłodzenia	Wydajność pompy	m³/h	4m³/h	4m³/h	4m³/h	4m³/h	4m³/h
Dokładność	Powtarzalność	mm	±0.003	±0.003	±0.003	±0.005	±0.005
	dokładność pozycjonowania	mm	±0.06	±0.06	±0.06	±0.08	±0.08
	najmniejsza jednostka pozycjonująca	mm	0.001	0.001	0.001	0.001	0.001
Waga i wymiary	Wymiary (w przybliżeniu)	mm	2100×2500×2750 mm	2200×2050×2910 mm	2400×2100×3200 mm	2400×2100×3600 mm	3100×2650×3700 mm
Waga i wymiary	Masa brutto (w przybliżeniu)	Kg	5500	7500	8000	9000	13500

Części do obróbki mechanicznej

Piasta koła samochodowego, bęben hamulcowy, obudowa koła zamachowego, obudowa sprzęgła, tarcza dociskowa, obręcz, obudowa mechanizmu różnicowego, tarcza i inne części.
